什么是結構光成像

1.為什么需要三維成像？

隨著我們文明的集體需求變得越來越復雜，過去的二維成像方法已經給我們對周?chē)澜绲母兄屠斫?/span>造成了限制。我們生活在3D世界中，許多應用領域都可以從3D意識中受益。

我們的“立體”眼睛和認知處理能力建立起我們的三維意識，但是提取三維信息并不是只能通過立體視覺。目前我們已經開發了幾種不同的3D方法并將其應用于機器視覺，其中一種迅速流行（和實用）的方法就是結構化光成像。

2.結構光成像是什么？

結構化光成像使用特定的（通常是調制的）光圖案和2D成像相機來捕獲表面的3D形貌。Photoneo是結構照明系統的一個典型示例，現已在工業上被廣泛的實際應用。

這個概念很簡單：將已知的圖案投影到表面上。當相機從一個（或多個）不同的角度查看圖案時，目標的表面特征會使圖案變形，如圖1所示。圖案變形的方向和大小用于重構目標對象的表面形貌。

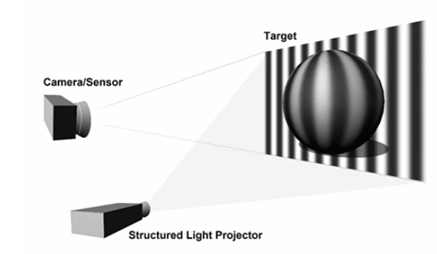

圖1：規則的條紋圖案投射到球上。球的圓形表面使條紋變形，并且變形的圖像被相機捕獲以進行分析和對象重建。

在圖1所示的示例中，已說明了規則的正弦波模式。這種類型的模式通常用于相移順序投影方法，這只是已開發的幾種方法之一。其他包括連續變化的彩虹圖案，灰度或色帶索引，網格索引（例如，使用偽隨機二進制點或2D顏色編碼的點陣列）等。除了這些方法之外，還有混合方法，它們結合了多種方法來優化特定表面或目標的結果。

關于各種方法的詳細討論超出了本文的范圍。為了便于討論，本文僅詳細介紹相移方法。

3.什么是相移？

相移方法利用一組灰度圖像，其像素強度由正弦波模式定義，如圖2所示。通常，使用三個（或可能更多）圖像之間具有已知相移的圖像。將相移后的圖案順序投影到對象上，然后在進行相位展開操作之后，將所得的差異圖像與參考平面進行比較，以提取原始對象的表面特征。

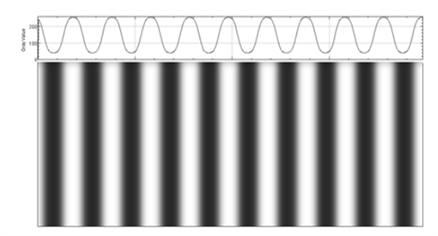

圖2：用于相移結構光投影的3種正弦波模式圖像之一

4.相移示例？

現在，讓我們將“相移”方法應用于一個假設的示例。假設我們要繪制一個塑料球的3D表面，如圖3所示。

圖3：掃描目標：一個塑料球

如圖4所示，以圖像之間的已知相移來準備投影圖案圖像（請注意，通常使用3張或更多張圖像。此處僅示出了2張，以節省空間）。

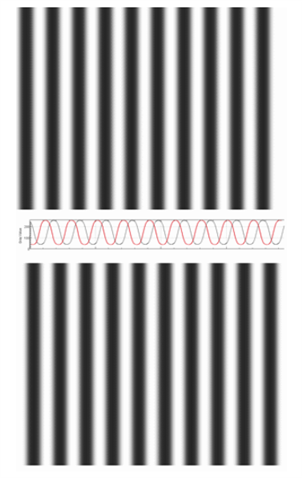

圖4：相移投影圖案。

在構造了投影圖案之后，將圖案順序地投影到對象上，并捕獲圖像。展開后，可以重建3D表面貼圖，如圖5所示。

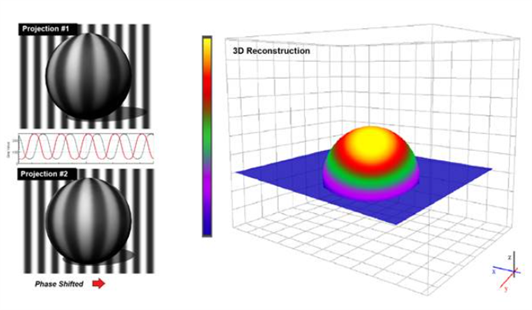

圖5：相移的投影和生成的3D構造。

您可能會注意到，在圖5的右側僅重建了球體的前半部分（或“上半部分”）。對于這個假設的示例，我們假設沒有移動攝像機。重要的是要了解結構光成像通常不用于測量體積密度（例如醫學成像中使用的MRI或CT掃描）。它更多地是一種“表面映射”方法，因?yàn)樗樟亮艘粋€(gè)表面，并映射了該表面的形貌變化而不是物體的體積。從平面作為參考開始，此方法測量從該參考平面開始的偏轉。即使此方法只能在任何給定的2D視圖中捕獲單個平面的偏轉，也可以通過將目標旋轉360°并捕獲覆蓋其整個表面的多個表面貼圖來組裝目標整個3D表面的3D網格。

結構光成像通常用于機器視覺，因?yàn)樗梢援a(chǎn)生高分辨率結果。某些方法可以有效地用于中速和高速應用。它允許同時采集多個樣本，并可用于滿足廣泛或?qū)嶋H的挑戰。
